Требования к сжатому воздуху: зачем они нужны бизнесу
Требования к сжатому воздуху формируют основу надежной работы пневмоинструмента, пневмоавтоматики, упаковочных линий, пищевых и фармацевтических установок, систем покраски и пескоструя. От параметров чистоты, влажности и содержания масла зависят безотказность оборудования, стабильность технологических операций и себестоимость продукции. В этом материале системно разберем, какие требования предъявляются к сжатому воздуху в разных отраслях, как их формализовать в ТЗ, какие узлы подготовки и трубопроводы выбрать, как контролировать результат и не переплачивать за «избыточное качество».
Ключевая идея: задавать требования нужно от процесса, а не «от компрессора». Правильно сформулированные сжатый воздух требования к качеству (по классам чистоты, точке росы, маслу и газовым примесям) позволяют точно подобрать фильтры, осушители и арматуру, избежать простоев и перерасхода энергии.
Нормативные ориентиры и единицы измерения
На практике используются международные и национальные стандарты на качество воздуха, методы измерений и испытания компонентов подготовки. Для постановки требований рекомендуем опираться на следующую структуру:
- Частицы: максимальная концентрация и предельный размер частиц (класс по частицам).
- Вода: остаточная влажность как точка росы под давлением (°C) при рабочем давлении в точке потребления.
- Масло: суммарное содержание жидкого масла, аэрозолей и паров (мг/м³).
- Газовые примеси и микробиология при необходимости (пищевое/фармацевтическое производство, дыхательный воздух).
Такая декомпозиция прозрачна для закупок и сервисных служб и напрямую «переводится» в спецификации на фильтрацию, осушение и мониторинг.
Классы качества сжатого воздуха: ориентир для ТЗ
Ниже — широко применяемая шкала классов качества по трем осям. Значения приведены в удобном для инженерной практики виде. Выбирайте класс «от процесса», а не «от каталога», и учитывайте запас на старение фильтров и сезонные колебания.
| Класс | Частицы (макс. размер / концентрация) | Вода (точка росы под давлением, °C) | Масло (аэрозоль + пар), мг/м³ | Типичные области |
|---|---|---|---|---|
| 1 | ≤0,1 мкм; низкая концентрация | ≤−70 | ≤0,01 | Электроника, критические пневмосистемы, фарма |
| 2 | ≤1,0 мкм; низкая концентрация | ≤−40 | ≤0,1 | Пищевая, точная пневмоавтоматика, качественная окраска |
| 3 | ≤5,0 мкм; умеренная концентрация | ≤−20 | ≤1,0 | Механообработка, упаковка, пневмоинструмент |
| 4 | Стружка/пыль недопустимы на выходе фильтров | ≤+3 | ≤5,0 | Общепромышленная пневматика, редкие простои на конденсат |
| 5 | Грубые частицы ограничены сетчатыми фильтрами | ≤+7 | ≤25 | Пневмоинструмент в цехах, не требующих высокой чистоты |
| 6 | Грубая фильтрация | ≤+10 | — | Вспомогательные участки, продувки, энергослужба |
Требования к сжатому воздуху на производстве: отраслевые ориентиры
Ниже — практическая «шпаргалка» для постановки требований по сегментам. Ее удобно использовать при формировании ТЗ и выборе узлов подготовки воздуха.
| Сегмент | Рекомендуемый класс частиц/воды/масла | Примечания по подготовке | Контроль |
|---|---|---|---|
| Окраска (порошковая/жидкая) | 2–3 / 2–4 / 2–3 | Тонкая коалесцентная фильтрация, активированный уголь, осушка до −20…−40 °C | Точка росы, масло, аэрозоль |
| Пищевая промышленность | 1–2 / 2 / 1–2 (по зонам) | Сорбционная осушка для критических точек, стерильные фильтры на участках контакта | Масло, микробиология (при необходимости) |
| Фармацевтика/био | 1 / 2 / 1 | Многокаскадная фильтрация, стерильные фильтры, санитарный дренаж | Регулярная верификация качества, документирование |
| Электроника | 1–2 / 1–2 / 1–2 | Сухой воздух (до −40…−70 °C), мелкодисперсные фильтры, безмасляная схема | Частицы, точка росы |
| Механообработка, сборка | 3–4 / 4 / 3–4 | Рефрижераторная осушка, коалесцентные фильтры на магистрали | Точка росы, падение давления |
| Пескоструй, пневмоинструмент | 4–5 / 4–5 / 4–5 | Усиленная сепарация влаги, циклоны, конденсатоотводчики, влагоотделители на постах | Конденсат, перепады давления |
Архитектура сети: требования к трубопроводу сжатого воздуха
Даже идеально подготовленный воздух можно «испортить» плохим трубопроводом. Основные инженерные принципы:
- Трассировка: кольцевая магистраль с ответвлениями обеспечивает равномерное давление и резервирование подачи.
- Уклоны 1–2% в сторону точек дренажа, каплеуловители на «сухих» участках, отстойные «ножки» на стояках.
- Материалы: алюминиевые модульные системы или нержавеющая сталь для «чистых» производств; оцинкованная сталь — для общепрома; черная сталь не рекомендуется из-за коррозии и окалины; полимеры — только совместимые с маслом и температурой.
- Скорости: магистраль ≤6–8 м/с, подводы к постам ≤10 м/с для ограничения падения давления и шума.
- Арматура: отсечные клапаны по сегментам, байпасы узлов подготовки, обратные клапаны, быстросъемы промышленного стандарта, дренаж по низким точкам.
- Падение давления — проектировать суммарно не более 0,1–0,2 бар от компрессорной до потребителя при расчетном расходе.
Подбор диаметра по расходу и скорости (ориентиры)
Таблица ниже поможет быстро оценить требуемое сечение магистралей. Значения — ориентировочные; точный расчет учитывает реальную схему, шероховатость и допустимое падение давления.
| Условный диаметр | Ориентировочный расход (нм³/ч) при 6–8 м/с | Рекомендации применения |
|---|---|---|
| DN20 (3/4") | до 300 | Подводы к одиночным постам, локальные ветки |
| DN25 (1") | до 500 | Небольшие участки, короткие магистрали |
| DN32 (1 1/4") | до 900 | Участки с несколькими постами |
| DN40 (1 1/2") | до 1400 | Основные ветви средних цехов |
| DN50 (2") | до 2200 | Главные магистрали |
| DN65 (2 1/2") | до 3500 | Кольцевые магистрали с резервом |
| DN80 (3") | до 5000 | Цеховые кольца, высокая суммарная нагрузка |

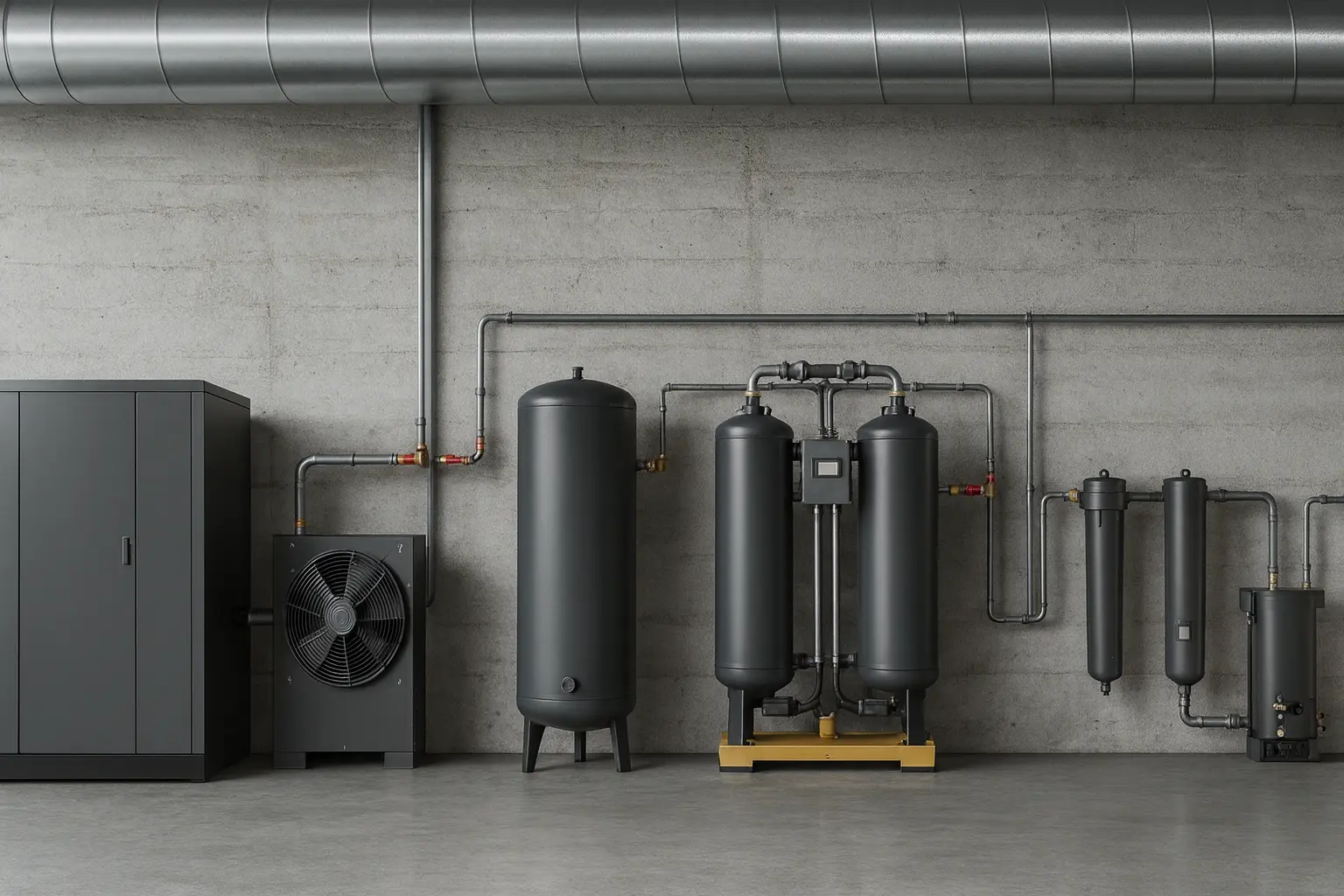

Подготовка воздуха: фильтрация, осушка, сепарация
Чтобы выполнить требования к сжатому воздуху на производстве, узлы подготовки собираются в каскад. Типовая стратегия:
- Сепарация на выходе компрессора: циклон/влагоотделитель, автоматические конденсатоотводчики.
- Грубая фильтрация (5–25 мкм) для защиты холодильного осушителя/теплообменников.
- Осушка: рефрижераторная (точка росы +3…+7 °C) для «общепрома»; адсорбционная (−20…−70 °C) для критических процессов и зимних наружных линий; мембранная — для точек малой производительности.
- Коалесцентная фильтрация (0,01–1 мкм) для удаления аэрозолей масла и мелких частиц.
- Адсорбция паров активированным углем для запахов/масляных паров (окраска, пищевое производство).
- Стерильные фильтры и санитарные дренажи — по зонам контакта с продуктом.
Важные детали эксплуатации: корректный монтаж по стрелке потока, вертикальная ориентация корпусов, контроль перепада давления (манометры/индикаторы засорения), своевременная замена элементов по Δp или календарю. В каскадах с осушителями периодическая регенерация должна быть согласована с ритмом потребления, чтобы избежать «провалов» по точке росы.
Контроль качества и мониторинг
- Онлайн-контроль точки росы (датчики на магистрали и в критических зонах).
- Диффманометры на фильтрах для контроля засорения и предотвращения «скрытых» потерь энергии из-за роста Δp.
- Тест-патроны и портативные анализаторы масла/частиц при квалификации линий и валидациях.
- Журналы обслуживания: даты, результаты измерений, действия по устранению отклонений.
Результат мониторинга должен быть сопоставим с постановкой требований (класс частиц, точка росы, масло); это дисциплинирует эксплуатацию и делает качество воспроизводимым.
Безопасность хранения и эксплуатации: требования к баллонам сжатого воздуха
Баллоны применяются как автономные источники или для технологических нужд. Базовые положения безопасности:
- Соответствие назначению и давлению: рабочее давление баллона и арматуры должно быть не ниже давления сети/процесса.
- Маркировка и паспорта: читаемая маркировка, дата последнего освидетельствования/гидроиспытаний, идентификатор арматуры.
- Хранение: вертикально, защищено от нагрева/ударов, с колпаками на вентилях, вне проходов и источников тепла.
- Подключение: проверенные редукторы и шланги, отсутствие утечек при опрессовке, защита от падения.
- Чистота: исключить контакт внутренней полости с маслом и влагой там, где это критично (дыхательный/пищевой воздух).
- Эксплуатация: запрет на самовольный ремонт, сварку и нагрев; соблюдение межповерочных интервалов.
Для баллонов, работающих в составе технологических установок, правила обслуживания и периодичность проверок должны быть зафиксированы в регламенте предприятия, включая порядок изъятия из эксплуатации при повреждениях или истекшем сроке аттестации.
Частые ошибки и как их избежать
- Недооценка влаги: отсутствие осушки «в межсезонье» приводит к зимнему обмерзанию пневмораспределителей. Решение: постоянный контроль точки росы и выбор осушки с запасом.
- Смешение материалов в трубопроводе без учета электрохимической совместимости — очаги коррозии. Решение: унифицировать систему, использовать совместимые переходы.
- Высокие скорости в узких участках — рост Δp и унос конденсата. Решение: проверка скоростей и диаметров при любых изменениях схемы.
- Отсутствие байпасов вокруг узлов подготовки — простои при сервисе. Решение: предусмотреть байпасы на фильтрах и осушителях.
- Избыточная чистота «на всякий случай» — лишние CAPEX и OPEX. Решение: класс качества должен соответствовать процессу, а не «максимально возможному».
Как сформулировать требования в ТЗ
Структурируйте требования «по точкам потребления», а не только на выходе компрессорной. Пример формулировки:
- Узел U1 (окраска): класс частиц ≤1, вода ≤−40 °C, масло ≤0,1 мг/м³; расход макс. 900 нм³/ч; давление 6,5±0,2 бар.
- Узел U2 (пневмоинструмент): класс частиц ≤3, вода ≤+3 °C, масло ≤1 мг/м³; расход макс. 350 нм³/ч; давление 6,0±0,3 бар.
- Трубопровод: кольцевая схема, скорости ≤8 м/с, уклон 1,5%, отвод конденсата через автоматические дренажи по низким точкам.
- Контроль: онлайн-датчики точки росы на магистрали, диффманометры на фильтрах, ежеквартальные протоколы.
Что поставляет Премиум Эйр
Мы обеспечим комплекс: аудит потребления и качества, расчет сети, подбор и поставку узлов, шеф-монтаж и сервис. Для быстрого перехода — используйте навигационные подсказки:
- Винтовые компрессоры
- Осушители сжатого воздуха
- Фильтры магистральные
- Ресиверы
- Трубопроводы и фитинги
Мини-памятка инженера
- Задавайте класс качества «по месту потребления», а не «на выходе компрессорной».
- Проектируйте сеть под допустимое падение давления и сезонные условия.
- Контролируйте точку росы и перепад на фильтрах — это индикаторы надежности и затрат энергии.
- Поддерживайте сервис: фильтры меняют не по календарю, а по Δp/ресурсу и регламенту.
FAQ
Какие требования предъявляются к сжатому воздуху для покраски?
Для качественной окраски нужна мелкая фильтрация частиц (класс 1–2), низкое содержание масла (до 0,1 мг/м³) и точка росы не выше −20…−40 °C. Рекомендуем каскад: коалесцентные фильтры, осушитель, угольная ступень и влагоотделители на постах. См. [Ссылка на раздел Фильтры магистральные] и [Ссылка на раздел Осушители сжатого воздуха].
Как задать сжатый воздух требования к качеству для пищевого участка?
Определите зоны контакта с продуктом. На контакте — высокая чистота (классы 1–2 по частицам и маслу), осушка до −40 °C, санитарные дренажи, по необходимости — стерильные фильтры. Для вспомогательных зон достаточно класса 2–3 с рефрижераторной осушкой.
Какие требования к трубопроводу сжатого воздуха в новом цехе?
Кольцевая магистраль, скорости ≤6–8 м/с, уклоны 1–2% к дренажам, материалы — алюминиевые модульные системы или нержавеющая сталь, байпасы на узлах подготовки, автоматические конденсатоотводчики. См. [Ссылка на раздел Трубопроводы и фитинги].
Какие требования к баллонам сжатого воздуха при использовании на производстве?
Соответствие рабочему давлению, целевой среде и процессу; наличие паспорта и актуального освидетельствования; правильное хранение и фиксация; применение сертифицированной арматуры и редукторов; исключение утечек и перегрева; регламент на обслуживание и периодические проверки.
Как не переплатить за «слишком чистый» воздух?
Определяйте классы качества по критичности каждой точки. Чаще всего экономически оправдано: «высокий класс» только там, где есть риск брака/отказов, а на вспомогательных участках — класс 3–4. Разделяйте контуры и используйте локальные каскады фильтров.
Какие приборы мониторинга обязательны?
Датчики точки росы на магистрали и в критических зонах, диффманометры на фильтрах, периодические экспресс-тесты на масло/частицы, журнал технического обслуживания с протоколами.
С чего начать внедрение требований?
С аудита: измерьте фактическое качество, расход, падение давления и карту потребителей. Затем сформируйте ТЗ по точкам с указанием классов и диапазонов параметров, рассчитайте сеть и каскад подготовки, заложите контроль и регламент сервиса. Premium Air помогает выполнить весь цикл — от обследования до сервиса: [Ссылка на раздел Винтовые компрессоры], [Ссылка на раздел Осушители сжатого воздуха], [Ссылка на раздел Фильтры магистральные].
